电伴热带防爆配电箱

作者:admin   发布时间:2019-10-12 08:45   浏览:

电伴热带防爆配电箱

电伴热带防爆配电箱IIC级

温控表带按键操作

立式防爆配电箱


1、适用环境

BXM(D)系列防爆配电箱(以下简称配电箱),适用于II类B级或C级,T1-T6组以下级别、组别的含有爆炸性气体环境危险场所的1区、2区,和爆炸性粉尘环境20区、21区



2、结构与特点

本配电箱是按照GB3836.1-2000《爆炸性气体环境用电气设备 第一部分:通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备 第二部分:隔爆型“d”》、GB3836.3-2000《爆炸性气体环境用电气设备 第三部分:增安型“e”》标准设计制造,经国家指定检验机关检验合格,并颁发防爆合格证。

A、外壳采用铸铝合金压铸成型,表面喷塑。主腔采用隔爆型结构,接线腔增安型结构。内可选配装断路器、交流接触器、热继电器、Ex防爆控制按钮、Ex防爆信号灯等。可装各种仪表、温控表、电伴热温控器表等。配电箱采用模块化设计,各种回路可以自由组合,电器元件选型可由用户而定,其结构紧凑、外形美观。进出线采用钢管或电缆布线均可,进出线口方向可由用户要求而定。

B、非标配电箱:外壳采用钢板焊接成型,表面喷塑。分主腔和接线腔,均采用隔爆型结构,内可选装高分断断路器、交流接触器、热继电器、控制按钮、信号灯等元件,通过操作壳盖上的手柄实现分合,动作性能可靠,并设有分合显示信号灯。进出线采用钢管或电缆布线均可,进出线口方向及内部元件可由用户要求而定。其它材料及外形均可根据用户要求订制。



3、主要技术参数





型  号

额定电压(V)

主回路额定电流(A)

支 路 数

支路额定电流(A)

防爆标志

BXM(D)□-4

BXM(D)□-6

BXM(D)□-8

BXM(D)□-10

BXM(D)□-12

BXM(D)□-4K

BXM(D)□-6K
BXM(D)□-8K

BXM(D)□-10K

BXM(D)□-12K

220

380

16-630

4

6

8

10

12

8

6

8

10

12

2.5-100

ExdeIIBT4

ExdeIICT4

ExdIIBT4

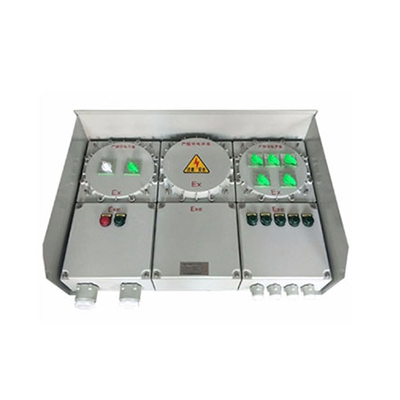

4、外形示意图
电伴热带防爆配电箱外形

拼装方式可根据用户要求而定,按用户提供的线路图进行设计。

5、安装与使用

1、安装使用产品前应检查铭牌上的技术数据与使用情况是否相符;

2、安装及维修前必须切断前级电源;

3、进、出线电缆穿过橡胶密封圈,用垫圈及压紧螺母压紧,保证密封及电缆不得松动;                                                4、密封圈在使用过程中出现腐蚀、脆裂、变形、发粘或硬度变化超过出厂时的20%应及时向厂家进行选购并更换,以确保防爆性能可靠;

5、维护拆卸时注意隔爆面不得磕碰、划伤、腐蚀,并定期涂204-1防锈油;

6、配电箱在使用过程中要定期检查,以保证其良好运行;

7、非专业人员严禁开盖维修、检查。



6、订货需知

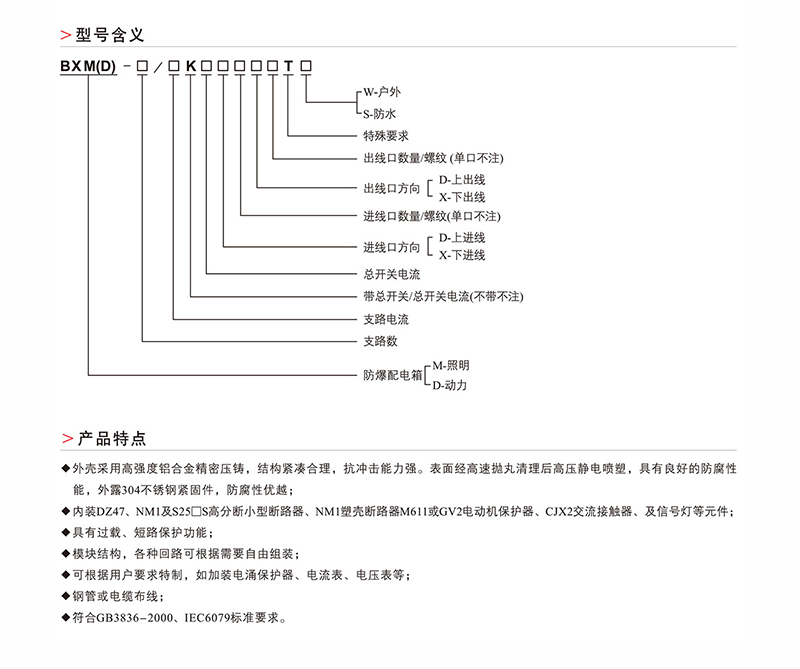

订货时应指出产品的完整型号、名称、规格及订货数量。

例如:BXM(D)51-12K20/100系列防爆配电箱,总开关电流100A,分开关20A,100
