什么是防爆配电箱

作者:admin   发布时间:2021-09-06 13:10   浏览:

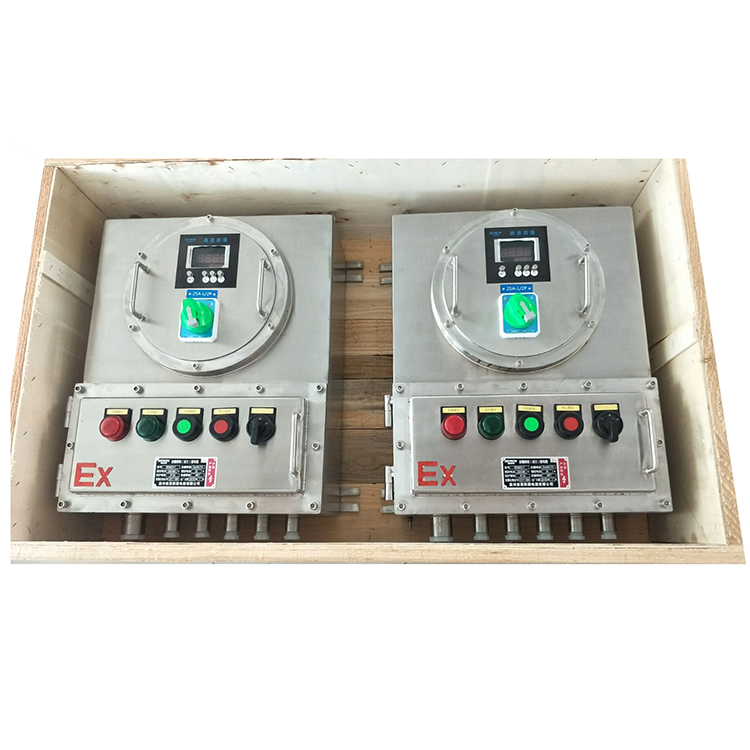

什么是防爆配电箱
防爆配电箱性能简介:
一、防爆配电箱具有防爆性能的一类配电箱。主要有防爆照明配电箱、防爆动力配电箱、防爆防腐配电箱等。BXM(D) 防爆配电箱适用于石化装置、石油平台、化工、制药、煤炭、冶炼、船舶制造、军工、纺织等易燃易爆场所走电配线使用。 1区、2区爆炸性气体环境。20、 21区、22区可燃性粉尘环境。

二、防爆配电箱和普通配电箱的区别:
1.形状:普通配电箱为铁制的,而防爆配电箱为铸造或钢板焊接后加工而成,具有较高的强度。
2.结构:普通配电箱内元器件,可以排列在一起,布线方便,而防爆配电箱内部分为若干个单元,每个开关、电器元件都要隔离。
3.密封:普通配电箱对密封要求不很严格,防爆配电箱盖子与箱体密封较好,并经过严格检验合格后,由专门机构签发合格证明,并予以出厂销售。
4.应用:普通配电箱一般应用于民用和没有防爆要求的场所。防爆配电箱主要用于危险性可燃气体场所及爆炸性场所。
5.价格:普通配电箱价格便宜。防爆配电箱昂贵,一般是普通配电箱价格数倍

三、使用方法:
1.根据工作现场的实际需要,确定安装位置和方式,然后按电器到220V电源接点的距离备好相应长度的三芯电缆线(如采用钢管布线则将三芯电缆线引入钢管至灯具安装处)。

2.先卸下接线腔上的固定螺钉,拔出接线盒的接线部分;从包装盒内取出密封圈和接头(带紧定螺钉),依次套入电缆;然后将三芯电缆线的一端分别接入盒内的标识“L”、“N”和接地处,用压线卡压紧电缆后,并用紧固螺钉固定好,然后拧紧接头,压紧密封圈,并从侧面拧紧紧定螺钉。

3.最后把三芯电缆线的另一端按防爆配电箱要求接通电源。

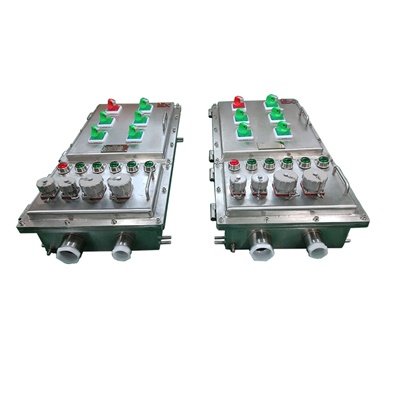

什么是防爆配电箱

四、防爆配电箱具体基本规格。
(一)、适用范围:
适用于爆炸性气体环境1区、2区;可燃性粉尘环境20区、21区、22区;ⅡA、ⅡB、ⅡC级爆炸性气体环境;温度组别为T1~T6的环境;石油采炼、储存、化工、医药、纺织、印染、军工及军事设施等爆炸性危险环境。
(二)、产品性能:
采用高压铸塑铝合金压铸成型,表面高压静电喷塑,外露304不锈钢外露紧固件,防腐性优越。
内装DZ47、NM1及S25□S高分段小型断路器、NM1塑壳断路器M611或GV2电机保护器、CJX2交流接触器、信号灯等原件。
具有过载、短路保护功能。
模块结构,各种回路可以根据需要自由组装。
可根据用户需求特制、如加装电涌保护器、电流表、电压表等。
钢管或电缆布线。
符合GB3836-2000、IEC6079标准要求。
(三)、技术参数:
防爆标志:ExedIIBT4/T5/T6、ExedIICT4/T5/T6
额定电压:AC380V/220V/50HZ
防护等级:IP54 (IP65)
防腐等级:WF1
螺纹规格:进线G1~G3、出线G½~G1½
