立式防爆配电柜

作者:admin   发布时间:2019-09-25 10:36   浏览:

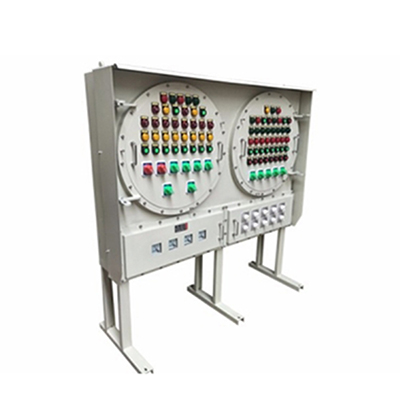

立式防爆配电柜

立式防爆配电柜1

产品特点:
1、本产品为复合型,开关箱采用隔爆型结构,母线箱及出线箱采用增安型结构,采用模块结构,各种回路可以自由选着组合;一般采用钢板焊接材质,也可用304不锈钢材质,或者铝合金材质。可带立式支架。支架高度一般为300mm,也可以定做高度。室外安装可加防雨罩。

2、本产品全面推出新型优化的设计方案及专利操作机构;全新的设计方案优化了内部元件,进出线箱接线端子,面板布局配置等,使得产品结构更加合理、更经济实惠、性能更加完善。新型专利操作机构采用连动结构独立于操作面板,采用卡扣方式安装内部元件上,结构紧凑合理、通用性强、操作方便、手感好。并且设有自动导向功能,在检修后盖板可以轻松合上;

3、有特殊要求可特制;

4、钢管或电缆布线均可;

5、户外型加装防雨罩。



配电柜在下列情况下能够可靠工作:

1、周围空气温度上限值不超过+40℃,下限值不低于-20℃,且24小时内的平均值不超过+35

2、安装地点的海拔不超过2000m;

3、在无显著摇动、振动和冲击的地方;

4、安装地点最湿月平均最大相对湿度不超过95%,同时该月的月平均温度不低于+25℃;

5、污染等级为3级;

6、安装类别为ⅱ、ⅲ类;



产品参数:

1、防爆标志:Exde II CT4/T6

2、防护等级:IP54、IP65

3、防腐等级:WF1、WF2

4、总开关配置:c65或cm1

5、支路开关配置:1p/2p/3p/4p c65系列开关或国产正泰开关,可带漏电保护功能;

6、母线腔配置:内部设置有母线和防爆指示灯;

7、接线箱配置:接线箱设备的接线端子为魏德米勒sak系列端子或别的uk端子

8、引入口装置:g1/2"-g3"

举例:bxm(d)-4 4回路防爆配电箱; bxm(d)-4k 4回路带总开关防爆配电箱;


适用范围:

1、爆炸性气体混合物危险场所:1区、2区。

2、爆炸性气体混合物:ⅱa、ⅱb、ⅱc。

3、可燃性粉尘环境20区、21区、22区

4、温度组别:t1~t6。
