粉尘防爆配电箱

作者:admin   发布时间:2019-10-12 08:46   浏览:

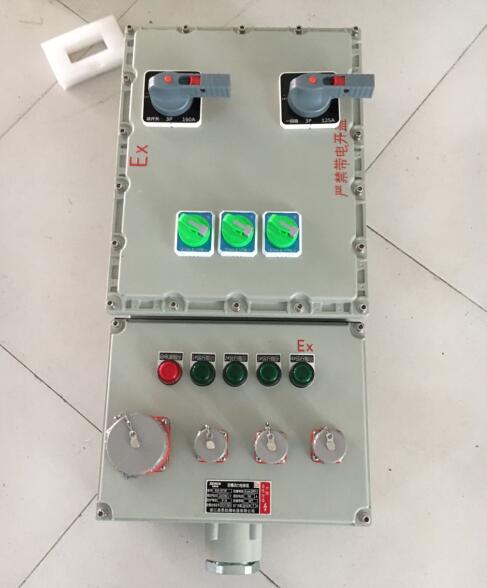

粉尘防爆配电箱

粉尘防爆配电箱简介:粉尘防爆配电箱属于粉尘防爆区域III类电气设备。防爆标志为ExtD,适用于A20、A21、A22区爆炸性粉尘危险场所。广泛用于各种化工厂、纺织厂、食品加工厂、烟草厂等等


一、适用环境

1、爆炸性粉尘危险场所:20区、21区、22区

2、温度组别:T1~T6。

3、防爆标志:DIP A21、Exd III BT6、Ext D A21

注:要求ⅡC级请注明。



三、产品特点

1.粉尘防爆配电箱外壳采用ZL102铝合金压铸或钢板焊接成型,表面高压静电喷塑,也可定做304不锈钢材质。配不锈钢外露紧固件,产品外形美观。

2.粉尘防爆配电箱设计精良,安全易用,我公司免费提供一年保

3.箱体图纸可由贵公司提供,或由我公司代为制作.

4.粉尘防爆配电箱采用复合型,模块结构,各回路可根据需要自由组装,一般开关箱采

用隔爆型结构,母线箱及出线箱采用增安型结构.

5.内装元件可根据用户要求安装高分断路器或塑壳式断路器。如DZ47、C65、CM1等。

6.可根据客户要求特制,如加装电涌保护器、电流表、电压表等,外可配挂锁金属手柄。

7 适用于照明和动力线路,具有分断、过载、失压保护和短路自动切断功能 钢管或电缆布线均可.

8.符合GB3836-2000,IEC60079标准要求。



四、技术参数

1.执行标准:GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、IEC 60079

2.防爆标志:DIP A21、Exd III BT6、Ext D A21

3.额定电压:AC 220V

4.主回路额定电流:20A~250A

5.支路数:2、4、6、8、10、12

6.支路额定电流:1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A

7.防护等级:IP54(ⅡB)、IP55(DIP)、IP65(配防雨罩)

8.防腐等级:WF1

9.入口规格:G1/2~G3"

11.进线口方向:下进下出、下进上出、上进上出或上进下出



五、订货须知:



订货时应注明配电箱的支路数,各支路相应的电流以及断路器的极数,若需带漏电保护功能请注明;

如需带总开关则请注明总开关的电流用极数,并注明进出线方向,进出线规格及对应的数量;

可根据用户要求进行特殊设计,用户需提供电气系统图。
